木造屋根の垂木受けを鉄骨で工事

木造建物の新築現場でご相談をいただきました。屋根の垂木を受ける鉄骨梁を付ける工事です。現地での打合せと設計図~施工まで丸ごとお請けしました。現場はまだまだ工事中ですが、鉄工所のお仕事は完了したのでご紹介します ^^

屋根垂木を受ける鉄骨母屋

新築現場の風景

木造垂木の工事前

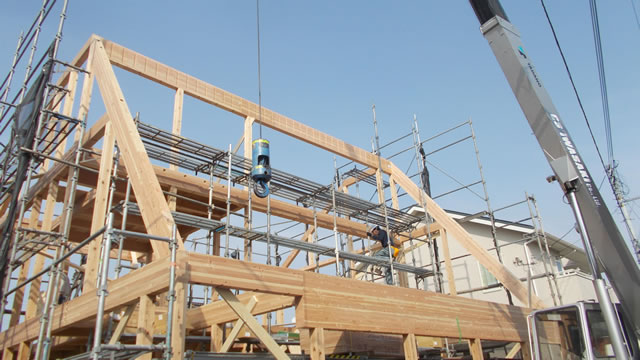

写真は木造建物の建築現場です。監督さんや大工さんを中心にたくさんの職人さんが動き回っています。

写真で見えているのは、屋根の勾配部分。ここに「垂木(屋根の下地)」を取り付けるわけですが、鉄工所の私たちが事前に鉄骨梁(母屋)を施工して垂木を固定する作戦です。

工場で作ってきた鉄骨梁がこちら

工場加工した鉄骨梁を持ち込み

工場であらかじめ加工して作っておいた鉄骨梁がこちら。トラックで現場に持ち込んできました。ひし形のようになっている中に垂木を通して固定できるように作ってあります。

鉄骨梁のジョイントパーツ

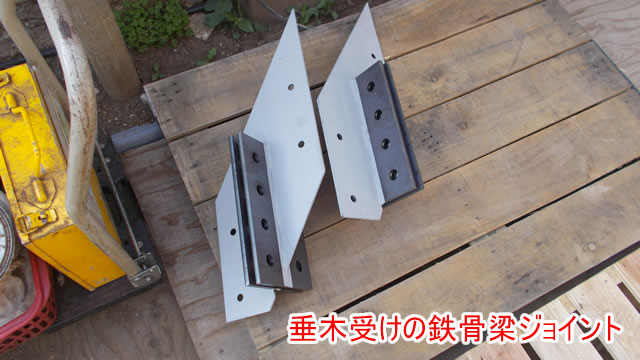

鉄骨梁同士を繋ぐためのジョイントパーツです。2枚歯のようになっている部分に鉄骨梁を挟んでボルトで緊結できるようになっています。

ハイテンションボルト

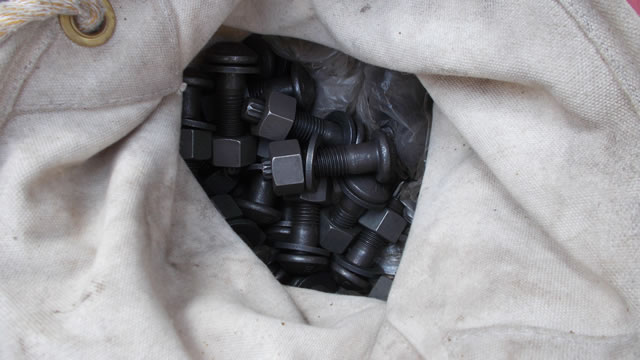

こちらがジョイントで使用するハイテンションボルト。いよいよ取付工事を開始します。

垂木受け鉄骨梁、重機を使って施工

垂木受け鉄骨梁を重機で荷揚げ

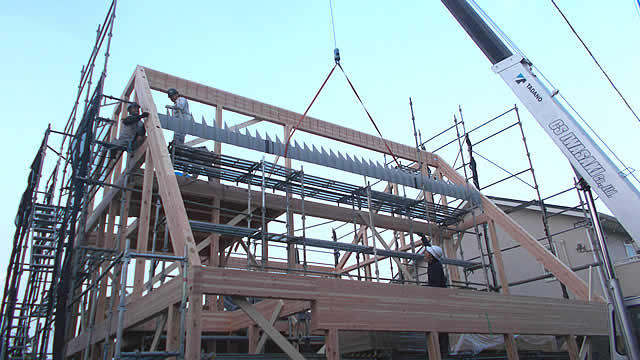

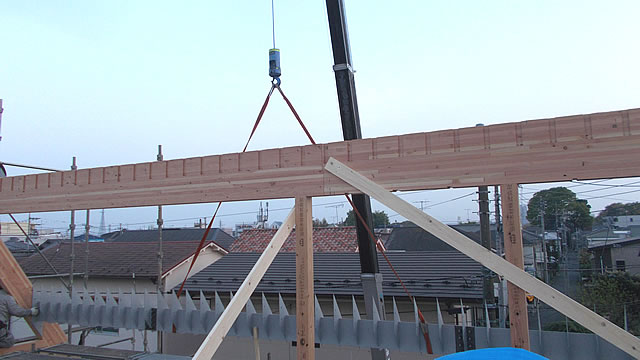

現場の重機を使って鉄骨梁を荷揚げしてもらいます。ギザギザに見えているのが今回作った鉄骨梁です。

鉄骨梁の施工風景

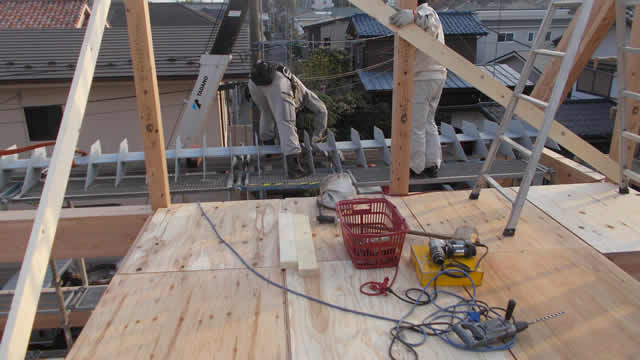

鉄骨梁同士のジョイント固定などを再度確認。OK!

垂木受けの鉄骨梁工事

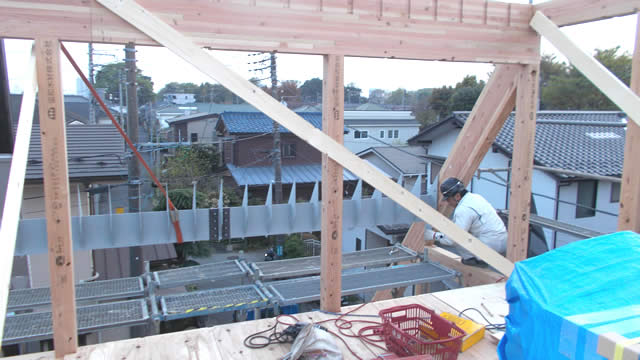

無事に鉄骨梁が施工できました。このあと、鉄骨梁の間に木材の垂木を何本も流して固定します。あとは大工さんよろしくお願いいたします!
